近日,约炮软件-免费约炮软件
高压与超硬材料全国重点实验室邹勃教授、隋永明教授团队联合吉林大学段德芳教授和西安交通大学刘刚教授,在温和条件制备功能金属氢化物及氢转化研究方面取得重要进展。相关成果以“Hydrogen-Trapping Cage Engineering Enables Mild-Condition, Direct Proton Conversion to Functional Metal Hydrides”为题发表在期刊《德国应用化学》(Angewandte Chemie International Edition)。

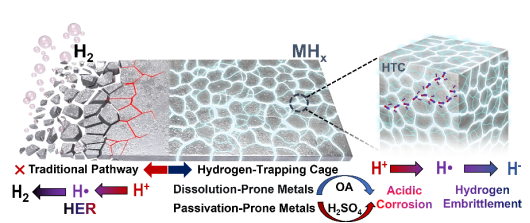

图1. 酸介质构筑氢捕获笼用于氢化物合成
初中化学的经典理论表明,多数活泼金属可与酸发生置换反应,生成盐并释放氢气。这一基础反应规律,也塑造了学界长期以来的固有认知:酸中的质子与金属发生反应后,通常只会以氢气的形式逸出体系,并不会嵌入金属晶格、生成金属氢化物。基于此,邹勃教授团队提出了一个看似朴素、却极具研究挑战性的科学问题:若将该反应置于密闭反应釜体系中,反应析出的氢气能否进一步与金属发生二次反应,最终生成金属氢化物?
团队创新性突破传统认知,将原本诱发材料失效的酸腐蚀与氢脆效应转化为全新的合成手段,在金属基体内部原位构筑“氢捕获笼”(hydrogen-trapping cage,HTC)。HTC并非实体包覆结构,而是由贯穿型微裂纹、高密度位错、空位团簇及内部孔隙共同构筑的多级缺陷网络。该缺陷体系不仅为氢原子渗入金属内部提供了高效传输通道,还可显著提升缺陷区域的氢驻留浓度,有效驱动氢原子嵌入金属晶格,最终实现金属氢化物的原位生成。
针对不同金属的反应活性差异与表面结构特征,团队针对性构建了两套适配的酸介导合成体系。针对反应活性高、易发生过度溶解的金属体系,采用油酸等有机弱酸体系,成功制备出LiH、NaH、MgH2、ScH2、YH2、LaH2、LaH2.3、CeH2、SmH2、LuH2等氢化物;针对表面易生成致密钝化膜的ⅣB、ⅤB族过渡金属,则选用硫酸反应体系,并根据钝化层生长特性引入氟离子辅助刻蚀策略,有效破除钝化屏障,成功合成TiH2、δ-ZrH1.6、ε-ZrH2、HfH1.7、HfH2、VH0.8、VH2、NbH、NbH2、Ta2H、TaH等系列氢化物。基于上述策略,团队成功构筑了涵盖碱金属、碱土金属、La系稀土金属(选取La、Ce、Sm、Lu四种典型稀土金属)及过渡金属的21种高纯度金属氢化物体系,充分验证了该合成方法的广谱适用性,目前该技术仅适用于金属箔基材料体系。
传统金属氢化反应需依托高温或高压条件方可实现,而本研究开发的酸介导合成路径具备显著优势:酸体系中的氢离子可直接在金属表面得电子,生成吸附态原子氢(H•)。原子氢尺寸极小,可快速渗入金属内部并占据晶格间隙位点,随着氢持续富集,金属晶格发生畸变、产生局部内应力,进而形成局域等效压强ΔPeq。该压强源于氢致晶格畸变的化学效应,属于“化学压强”。
团队通过量化对比等效压强|ΔPeq|与高压下金属与氢气反应所需的物理临界压强ΔPph,结合氢化物常压热力学稳定性特征,建立了可精准判定氢化物成相与留存特性的热力学判据。具体判定规律为:当|ΔPeq |<ΔPph时,金属局部应力无法突破氢化物成相势垒,无法生成氢化物;当|ΔPeq |>ΔPph,但目标氢化物常压下热力学不稳定时,体系虽可短暂生成氢化物,但会随局部应力释放快速脱氢分解,难以稳定留存;仅当|ΔPeq |>ΔPph且目标氢化物具备良好常压热力学稳定性时,氢化物可稳定成相并长期留存。
基于经典化学理论,碱金属Li、Na在酸性体系中仅会发生剧烈析氢反应,无法生成金属氢化物。但本研究热力学判据预测,LiH可实现稳定合成(其成相临界压强ΔPph仅为0.36 GPa,而体系等效化学压强ΔPeq可达3.76 GPa)。依托该理论预测,团队开展针对性验证实验,最终成功制备出LiH与NaH两种碱金属氢化物。最活泼碱金属氢化物的成功合成,充分佐证了HTC合成策略的优异普适性。
MHx |
ΔPeq |
ΔPph |
Stable at 1 atm |
LiH |
3.76 GPa |
≤0.36 GPa |
√ |
MgH2 |
-4.7 GPa |
≤0.1 GPa |
√ |
LaH |
0.65 GPa |
11 GPa |
×, 8 GPa |
LaH2 |
-2.9 GPa |
≤1.7 GPa |
√ |
LaH2.3 |
-3.0 GPa |
≤1.7 GPa |
√ |
CeH2 |
-6.2 GPa |
≤1 GPa |
√ |
ScH2 |
-2.6 GPa |
≤0.01 GPa |
√ |
YH2 |
-1.33 GPa |
≤0.01 GPa |
√ |
YH3 |
-3.46 GPa |
≤4 GPa |
√ |
SmH2 |
-4 GPa |
≤0.1 GPa |
√ |
LuH2 |
-2.5 GPa |
≤2 GPa |
√ |
TiH2 |
-16.1 GPa |
≤0.01 GPa |
√ |
ZrH1.6 |
-12.25 GPa |
≤1 GPa |
√ |
ZrH2 |
-13.6 GPa |
≤1 GPa |
√ |
HfH1.7 |
-4.6 GPa |
≤4 GPa |
√ |
HfH2 |
-5.6 GPa |
≤4 GPa |
√ |
VH0.8 |
-16.3 GPa |
≤0.01 GPa |
√ |
VH2 |
-28.8 GPa |
≤0.01 GPa |
√ |
NbH |
-1.24 GPa |
≤1 GPa |
√ |
NbH2 |
-26.4 GPa |
≤22 GPa |
√ |
Ta2H |
-6 GPa |
≤5 GPa |
√ |
TaH |
-16 Pa |
≤5 GPa |
√ |
FeH |
-13.6 |
3.5 GPa |
×, 3.2 GPa |
FeH2 |
-40.7 GPa |
67 GPa |
×, 23 GPa |
表1. 不同金属氢化物的ΔPeq 与 ΔPph.
为进一步挖掘该方法制备氢化物的应用价值,团队将所得HTC-TiH2应用于电催化硝酸根还原制氨体系。在−0.7 V(相对于可逆氢电极)工况下,其电流密度可达1.07 A·cm-2,分别为纯钛基体与传统工艺制备TiH2的2.8倍、2倍。同位素示踪实验证实,HTC缺陷结构可有效促进晶格氢与溶液质子的动态交换,显著提升氢物种迁移效率。这表明氢脆诱导的多级缺陷结构,不仅是金属氢化物原位合成的核心载体,还可赋予材料优异的电化学功能特性。
本研究建立了通用热力学判据|ΔPeq|>ΔPph,实现了金属-氢体系两大核心行为——氢化物可控合成与金属氢脆失效的统一阐释,具体判定规则如下:
1. |ΔPeq |>ΔPph且目标氢化物常压稳定,可在温和条件下直接合成目标氢化物;
2. |ΔPeq |>ΔPph且目标氢化物常压不稳定,金属体系将诱发氢脆失效;
3. |ΔPeq |<ΔPph,体系无氢脆现象发生;
4. |ΔPeq |>ΔPph、目标氢化物常压稳定且ΔPph<1 GPa,该类金属可作为氢脆牺牲材料,主动吸附、固定体系氢原子,有效保护核心结构材料免受氢损伤。
该理论框架首次将金属氢化物合成、氢脆失效防护两大研究方向统一至同一热力学判据体系,打破了传统研究的割裂认知,为氢能高效储运、金属结构材料氢安全防护提供了全新、通用的理论设计准则与技术支撑。
本工作由刘闯、陈安康两届博士接力开展,从 2017 年至今历时十年,实现重要认知突破。研究利用金属与酸的反应,设计合成 21 种高纯度金属氢化物,据此提出四条推论,为氢脆研究提供全新思路。同时提出利用高压科学思想解析常压合成机制的原创观点,拓宽了高压领域的研究视野,达成了高压科学服务于常压体系研究的目标。
约炮软件-免费约炮软件
高压与超硬全国重点实验室博士生陈安康为第一作者。共同第一作者为约炮软件-免费约炮软件
高压与超硬材料全国重点实验室刘杰文、霍子豪和刘闯。隋永明教授、段德芳教授、西安交通大学刘刚教授和邹勃教授为共同通讯作者。该研究得到了国家重点研发计划项目(2022YFA1402300)、国家自然科学基金项目(22131006、12274169)及安徽高校功能材料与信息器件创新团队项目(2024AH010024)的资助,并获得中国散裂中子源多物理谱仪和上海光源BL15U1线站的支持。
论文全文链接:
10.1002/anie.9905804
